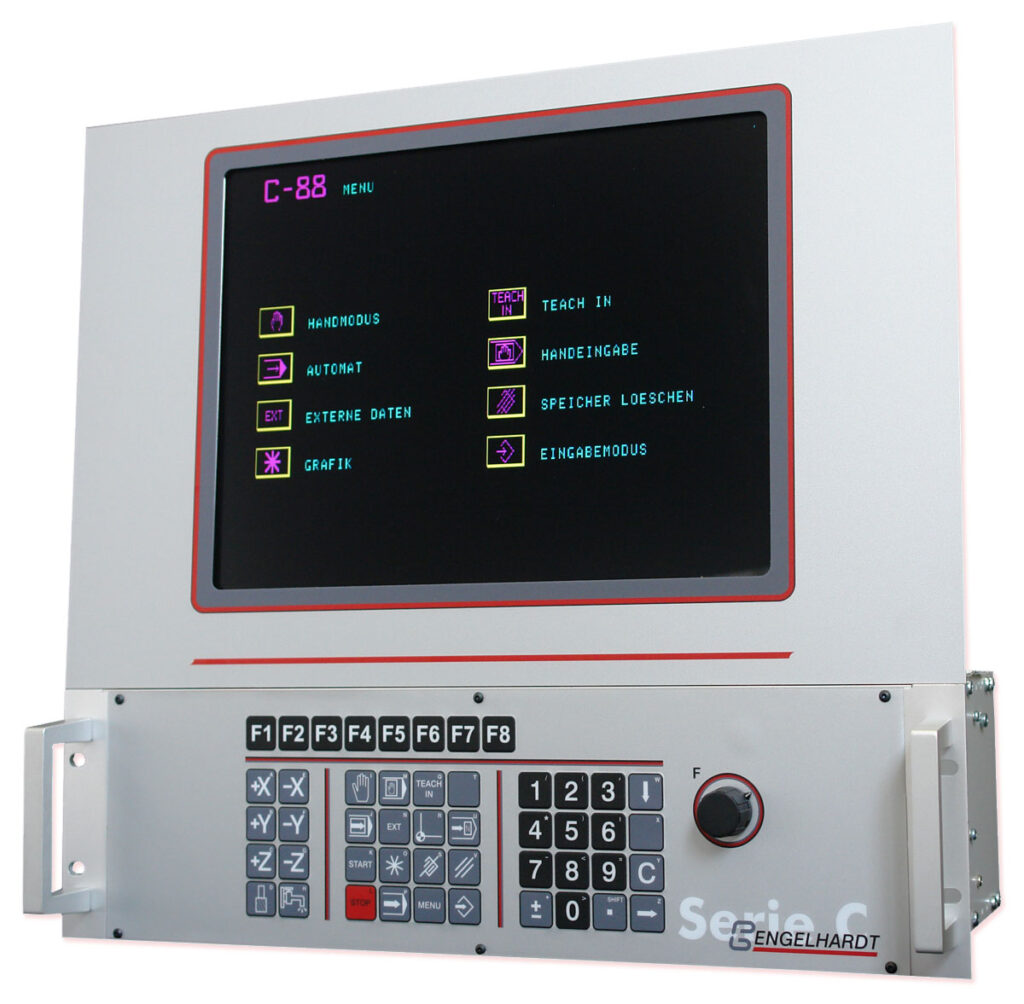

Die Engelhardt CNC Serie C ist die komfortable Lösung für wirtschaftliche Automation. Bahnsteuerung für zwei bis acht Servo- oder Schrittmotorachsen (oder für den Mischbetrieb), die gleichzeitig interpolierend betrieben werden können.
Die Standardsoftware beinhaltet Linear-, Zirkular-, und Helix-Interpolation sowie die Programmierung nach DIN 66025 mit komfortabler Menü- und flexibler Unterprogrammtechnik. Zur Berechnung geometrisch komplexer Bahnen, steht Ihnen die integrierte Parameterprogrammierung zur Verfügung.
Weiterhin 3D-Bildschirmgrafik mit frei wählbarem Zoomfaktor zur Bahnkontrolle, im Komplett- oder im Einzelsatzbetrieb. Zur serienmäßigen Ausstattung gehören weiterhin: Feste und freiprogrammierbare Bearbeitungszyklen, Werkzeugverwaltung und -kompensation, Plausibilitätsprüfung bei Werteeingaben und Vorschubgeschwindigkeiten, Klartexteingabe zur Gestaltung kundenspezifischer Texte/ Fehlermeldungen/ Grafiken u.v.a.m.
| Features |
|---|
| Interpolator-Zykluszeit 2 msec |
| Lageregler-Zykluszeit 200 µsec |
| Hohe Bahn- und Positionsgenauigkeit |
| Über einen Kurvenmonitor, der den Sollwert und den Schleppabstand (Differenz Sollwert – Istwert) grafisch auf dem Bildschirm anzeigt, sind Servo-Systeme einfach zu optimieren (P-I-D-Wert) |
| Eine Tachomatsoftware verhindert dynamische Überlastung der Mechanik durch automatische Verringerung der Vorschubgeschwindigkeit |
| Klartexte für Anweisungen und Werteeingaben frei programmierbar |
| Geschwindigkeitsvorsteuerung für Schleppabstandminimierung |
| Bis zu 64 Ein- und Ausgänge im CNC-Programm |
| Setzen und Rücksetzen der Ausgänge ohne Achsenstop |
| Vollautomatische Werkzeugradius- und Längenkorrektur |
| Geschwindigkeitsabhängiger Analogausgang (Option) |
| Geschwindigkeitsabhängiger Pulsausgang max. 200Hz (Option) |
| Kontinuierliches Fahren bei allen Antriebsarten |
| Zur Datensicherung und Fernbedienung – Zur Übertragung von CAD/CAM Daten – Zum Anschluss einer externen Handbedieneinheit – Zum Anschluss eines externen USB Interface |
| Anschluss für externen Drehgeber oder Glasmaßstab |
| Analogschnittstelle zum Anschluss eines Joystick |
| Technische Daten (Maße inkl. Stecker) | |
|---|---|
| Höhe | 482 mm (19″ Gehäuse) |
| Breite | 133 mm (3HE) |
| Tiefe | 350 mm |
| Downloads |
|---|
| Bedienungsanleitungen und weitere Dokumente für unsere Steuerungen finden Sie im Bereich Downloads. |
